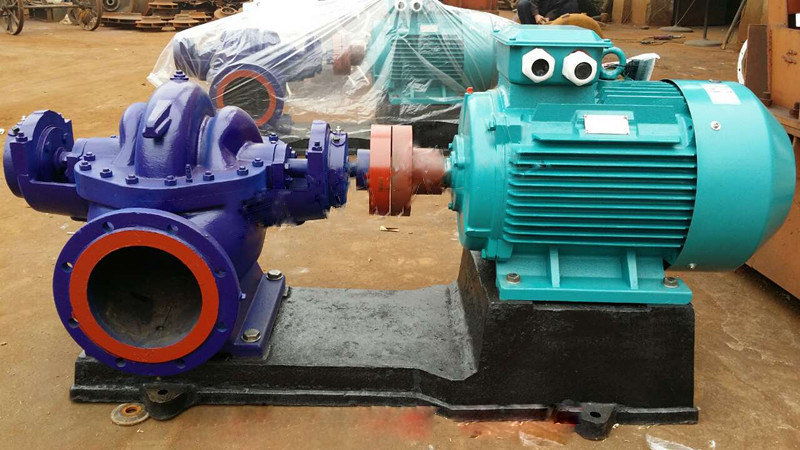

單級雙吸離心泵的結構組成及工作原理？

單級雙吸離心泵經常被稱之為“中開泵”，其主要特征為輸送介質的流量大。

單級雙吸式離心泵的結構：

相關的零部件：軸、葉輪、卡環、密封環、機械密封軸套、密封體、機械密封、密封壓蓋、擋水圈、軸套、軸承體、軸承擋圈、止退墊圈、泵蓋、楗、銷子、軸承油封等部件。

工作原理

簡單來說：入口液體同時進入葉輪中/心區域，高速旋轉的葉輪在離心力的作用將液體甩出，葉輪中/心就形成低壓區，入口液體在大氣壓作用下，不斷的流向低壓區，即進入葉輪中/心后又被甩出的循環過程。

離心泵的工作原理是利用葉輪的旋轉使水產生離心運動。 在啟動水泵之前，需要先向泵殼和吸水管注滿水，然后再啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水發生離心運動，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。那么它的結構組成你知道是什么嗎？上面有簡單的提到現在跟著小編一起來看看簡單的了解單級雙吸離心泵吧！

1.葉輪是離心泵的核心部分。它具有高速度和大輸出。葉輪上的葉片起著重要作用。 葉輪在組裝前須通過靜平衡實驗。 葉輪的內表面和外表面要求光滑，以減少水流的摩擦損失。

2.泵體也稱為泵殼，它是水泵的主體。 起到支撐和固定的作用，并與支架連接以安裝軸承。

3.泵軸的功能是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。

4.滑動軸承使用透明油作為潤滑劑，并將該油添加到油位線中。 太多的油會沿著泵的軸滲出，太少的軸承會過熱并燒毀，從而引起事故！ 在水泵運行期間，軸承的溫度較高，為85度，溫度通常為60度左右。

5.填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空！當泵軸與填料摩擦產生熱量就要靠水管封住水到水封圈內使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個小時左右就要對填料進行更換。

以上是關于單級雙吸離心泵小編的講述：離心泵的結構組成相關知識，您可以多了解一些。
