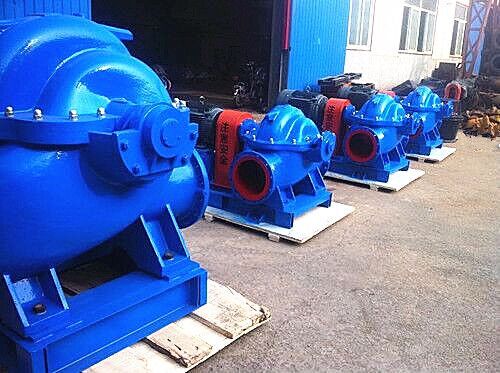

蝸殼式中開雙吸泵作為離心泵的一種重要形式，因其揚程高、流量大而被廣泛應用于工程中。這個泵葉輪實際上是由兩個背靠背的葉輪組成，從葉輪流出的水流入蝸殼?，F(xiàn)有蝸殼式中開雙吸泵的水流通道為空心彎管，彎管在水流沖擊下受力在一側，會形成沖擊回彈。水流沖擊彎曲部分，形成反向力，在流體外層形成定向推力，使水流在彎管內形成局部紊流狀態。這個反向力破壞了層流狀態，損害了水泵的效率。因此有必要改進通道，以減少反向力的影響，提高水泵的效率。

針對現有技術方案存在的問題，技術人員提供一種效率高節能的多級蝸殼式中開雙吸泵。為了達到上述目的，該多級蝸殼式中開雙吸泵采用如下技術方案：一種效率高節能的多級蝸殼式中開雙吸泵，包括底座；泵體安裝在底座上；主軸設置在泵體內；主葉輪套裝在主軸上；主葉輪兩側啟封形成雙吸泵的進水口；主葉輪的外圓上設有環形中空槽，形成雙吸泵的出水口；進水口和出水口之間形成水流通道，水流通道包括至少一個斜板微結構；當存在多個斜板微結構時，一排從一側到另一側的斜板微結構定義為一/級斜管，二排的斜板微結構定義為二級斜管，依此類推；進水口位于一/級斜管的入口處；多級蝸殼式中開雙吸泵還包括套裝在主軸兩端的感應輪；套在主葉輪外圓上的密封圈；主葉輪通過密封圈與泵體密封；密封圈包括平端和斜端；楔形平端與楔形斜端之間形成楔形槽，楔形平端與泵蓋平齊，楔形槽卡在泵體上；密封圈通過配合楔形槽的平端和斜端固定安裝在雙吸泵上。

楔形槽和楔形傾斜端形成長距離密封面，密封面的長度為20-80毫米.多級中開式雙吸泵還包括設置在泵體和底座之間的阻尼機構；阻尼機構包括阻尼墊、阻尼盒、滑塊、阻尼鋼板、支撐桿和支撐臺；減震墊連接在底座的底面，減震墊的上表面設有滑槽，滑槽內夾有兩個對稱的滑塊；底座的上表面固定連接有減震盒，減震盒位于兩個滑槽的正上方，減震盒內設有鋸齒形的減震鋼板，兩個滑塊的上表面與減震鋼板的底面固定連接；減震鋼板的上端連接有支撐桿，支撐桿上固定有支撐臺，支撐臺的上端面固定有泵體。支撐桿的外表面套有彈簧，彈簧的上表面與支撐臺的底面固定連接，彈簧的底面與減震盒的上表面固定連接。坐墊的水平長度與底座的水平長度相等，底座的上表面設有兩個對稱的安裝孔，分別位于減震盒的兩側。雙吸泵主軸上主葉輪定位位置的兩端加工有螺紋，兩端的螺紋上分別安裝有雙圓螺母，兩端的雙圓螺母固定主葉輪。誘導輪末端由小到大逐漸向外擴張，形成圓錐形結構。主軸兩端設有帶動所述誘導輪進行旋轉的平鍵,主軸中部還設有帶動所述主葉輪進行旋轉的主平鍵。

與現有技術相比，上述多級蝸殼式中開雙吸泵的有益效果是：重新設計和優化了水流通道；將原有的彎曲圓管設計成多組微板結構，分解水流在彎道處的沖擊，有效防止水流在管道內紊亂，提高泵體效率；密封圈通過與葉輪口環形成楔形配合面，防止高壓流體流向低壓端，不僅增加了密封面的配合長度，而且改善了進口液流的流動狀態，從而提高了泵的容積和水力效率，達到效率高節能的要求。
