雙吸泵的特點和性能

由于雙吸泵的吸入口和排出口都在泵軸的下方，所以雙吸泵的葉輪相當于兩個相同尺寸的單吸葉輪共同工作，在與單級離心泵的葉輪尺寸和直徑相同的情況下，流量可以提高一倍，這就是為什么叫雙吸泵的原因。

更何況雙吸泵的泵體有兩個吸入室，特別的是雙吸葉輪的進水方向與單吸葉輪不同。雙吸葉輪的優點是在相同的轉速和流量下，雙吸泵不容易因進水口處的流量降低而產生氣蝕。

雙吸泵的適用范圍與臥式離心泵相同，流量范圍為90~ 3000m3/h，揚程范圍為10 ~ 140m。其特點是流量大，維修方便，維修時只需打開泵蓋即可取出轉子，無需拆卸電機和連接管道。根據軸的安裝位置，這種離心泵可分為立式雙吸泵和臥式雙吸泵兩種結構。

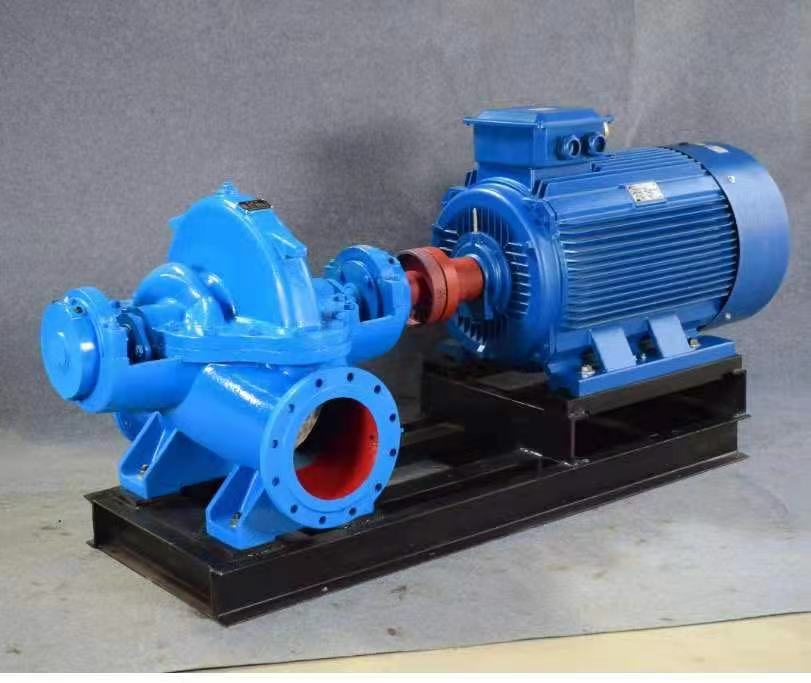

單級雙吸離心泵的泵體為水平分割的螺旋蝸殼，兩個半螺旋吸入室與泵殼為開放式結構。泵軸水平放置，軸的兩側用軸承支撐在軸承座內，雙吸葉輪放置在泵軸的中間。泵的吸入口和排出口分別設置在泵殼下半部的兩側。泵體和葉輪兩側裝有密封圈，軸封裝置為填料密封?，F(xiàn)在也用機械密封，對稱布置在泵體兩側。泵蓋上有兩根水封管，將加壓水引入填料函進行水封、冷卻和潤滑。軸向力可以自動平衡，不需要設置軸向力平衡裝置。修理泵時，不需要拆卸與泵體相連的管道。在相同流量下，雙吸泵比單吸泵具有更好的抗汽蝕性能。
