雙吸泵的工作原理

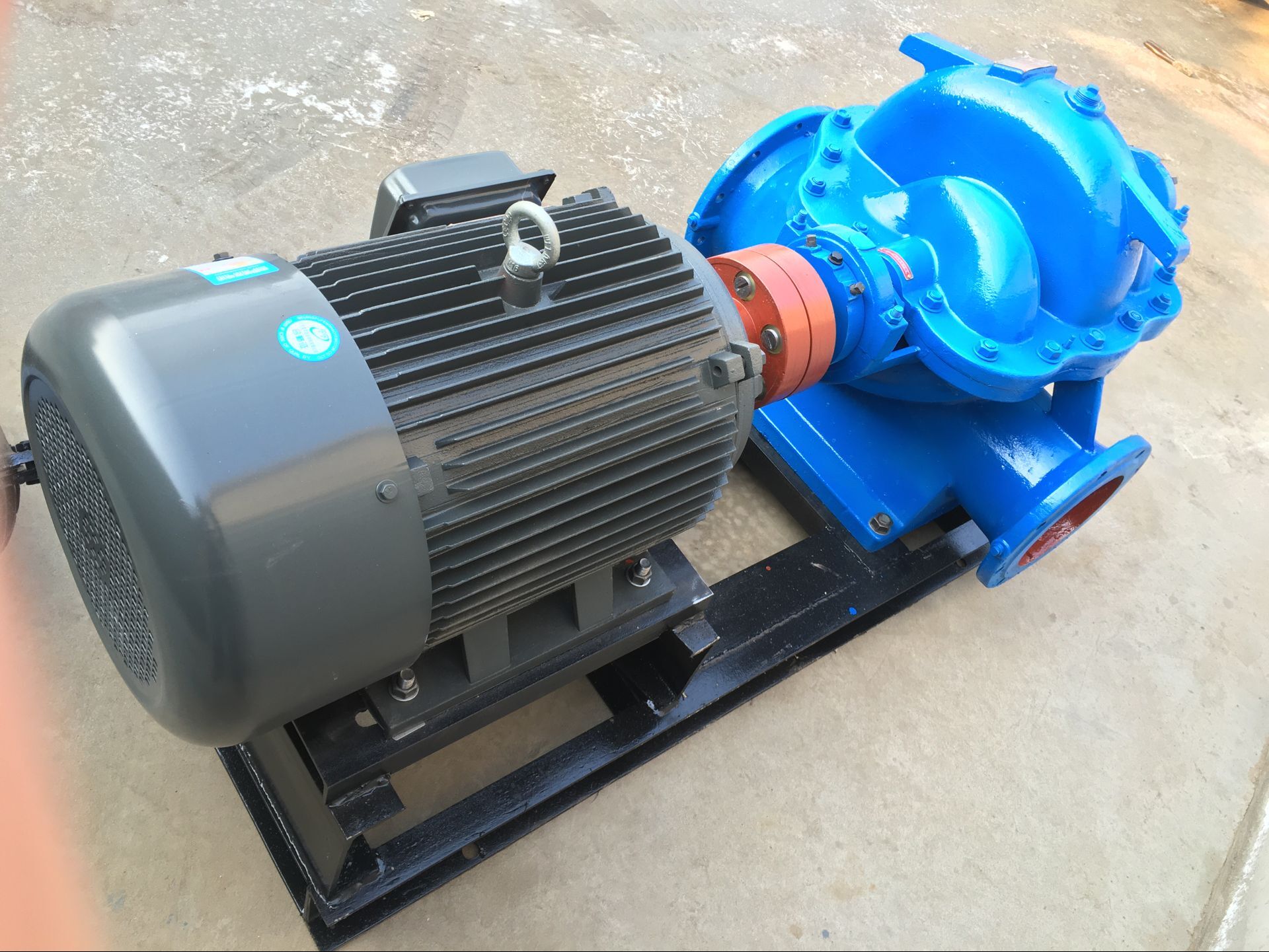

SH型雙吸離心泵的吸入口和排出口都在泵的軸線下方，水平方向與軸線垂直，泵殼敞開。維修時不需要拆開進水口，排出管道和電機(或其他原動機)從聯軸器看向泵的方向，泵逆時針旋轉。該泵的主要部件有:泵體、泵蓋、葉輪、軸、雙吸密封圈、軸套、軸承等。除了軸采用碳鋼外，其余多為鑄鐵。泵體和泵蓋構成葉輪的工作室，進出水法蘭上有安裝真空計和壓力表的管螺孔，進出水法蘭的下法蘭上有排水的管螺孔。經過靜平衡檢查，葉輪由軸套和兩側軸套螺母固定，其軸向位置可通過軸套螺母調整。葉輪的軸向力被其葉片的對稱布置所平衡，部分殘余軸向力可能由同軸端的軸承承受。泵軸由兩個單列徑向滾珠軸承支撐。軸承安裝在泵體兩端的軸承中，并用黃油潤滑。雙吸入密封環用于減少水從泵壓力室回到吸入室的泄漏。水泵由電機通過聯軸器直接驅動。軸封用軟填料密封，以冷卻和潤滑密封腔，并防止空氣泄漏到泵中。填料之間有一個水封環。水泵工作時，少量高壓水通過水封管流入填料腔，起水封作用。
